Chapter. 02
물리 계층과 데이터 링크 계층에 대한 챕터입니다. 귀차니즘이 심한 사람인데 혼공단 덕분에 한글자라도 더 읽어서 뿌듯합니다. 특히 네트워크 설정할 때 '이더넷'이라는 용어가 반드시 등장하는데 이번 기회에 이더넷이 무엇인지 알게 되었습니다. 집에 있는 랜선을 뒤적여보는 것도 좋은 경험이었습니다.



이더넷 (Ethernet)

• 다양한 통신 매체의 규격과 송수신되는 프레임 형태, 주고받는 방법 정의된 네트워크 기술로 유선 LAN 환경에서 가장 대중적으로 사용되는 기술
• IEEE 802.3: 이더넷 관련 다양한 표준들의 모음
• 서로 다른 컴퓨터가 각기 다른 네트워크 장비를 사용하더라도 동일한 형식의 프레임을 주고받고 약속한 듯 통일된 형태로 작동하는 것은 통신 매체를 비롯한 네트워크 장비들이 이더넷 표준을 준수하기 때문이다.

📌 Ch.02 (02-1) 확인 문제 2번(p.87)

이더넷 프레임

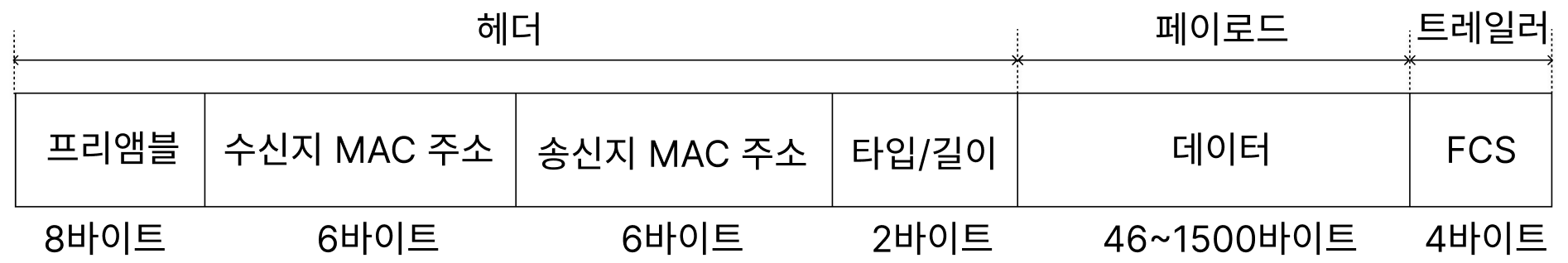

이더넷 프레임 (Ethernet Frame)

• 데이터 링크 계층으로 네트워크에서 데이터를 전송할 때 사용되는 기본 단위
• 프레임 구조는 프리앰블, 수신지 MAC 주소, 송신지 MAC 주소, 타입/길이, 데이터, FCS 로 구성되어 있으며, 이러한 구조를 통해 이더넷 네트워크에서 데이터를 신뢰성 있게 전송한다.

📌 Ch.02 (02-3)확인 문제 4번(p.111)

CSMA/CD

• 허브에서 발생하는 충돌 문제를 방지하기 위한 프로토콜로, 반이중 이더넷 네트워크에서 충돌을 방지하는 대표적인 프로토콜
• Carrier Sense Multiple Access with Collision Detection
  • CS (Carrier Sense): 캐리어 감지
  • MA (Multiple Access): 다중 접근
  • CD (Collision Detection): 충돌 검출

📌 집에 있는 케이블에 표기된 명칭 표기를 바탕으로 케이블 구조 및 전송속도 가늠해 보기

DATA CABLE CAT 5E UTP 26AWG 4PAIRS AWM PVC 75℃ EIA/TIA 568B

• DATA CABLE CAT 5E:
  • 카테고리 5E (Enhanced) 케이블
  • 최대 1000Mbps(1Gbps) 전송 속도 지원
  • 100MHz 주파수 지원
• UTP:
  • Unshielded Twisted Pair (차폐되지 않은 꼬임 쌍선)
  • 외부 전자기 간섭(EMI) 보호
• 26AWG:
  • American Wire Gauge (AWG) 기준 26게이지 두께
  • 비교적 얇은 전선
• 4PAIRS:
  • 4쌍의 꼬임 쌍선
• AWM:
  • Appliance Wiring Material
  • 특정 전자 제품 또는 장비에 사용 가능
• PVC 75℃:
  • Polyvinyl Chloride (PVC) 절연체
  • 최대 75도 섭씨 견딤
• EIA/TIA 568B:
  • EIA/TIA 568B 배선 표준 준수
